Как правильно расположить розетки в квартире

Планирование размещения розеток важно для комфорта, безопасности. Перед началом ремонта нужно продумать расположение всех электрических точек. Это убережет от проблем в будущем.

Безопасное размещение

Правильное планирование предотвращает электрические пожары. Точный план определяет оптимальное расположение компонентов. Это обеспечивает правильную установку, исключает опасности. Неправильно установленная розетка может перегреться, вызвать пожар.

Удобство использования

Грамотно спланированные розетки делают использование электрических устройств удобным. Розетки должны быть возле мест использования бытовых приборов, электроники. Это избавит от необходимости использования удлинителей, которые создают беспорядок, представляют опасность.

Экономия времени и средств

Хорошо продуманный план позволяет избежать дополнительных затрат и временных потерь на переделку системы электроснабжения. При ремонте или строительстве, когда все электрические точки учтены заранее, работа проводится быстрее и с меньшими затратами. Это также помогает избежать необходимости переделывать проводку при добавлении новых устройств.

Соответствие стандартам

Соблюдение стандартов при планировании электроснабжения гарантирует безопасность и долговечность системы. Важно учитывать высоту установки розеток, расстояние от водных источников и других потенциально опасных мест. Например, розетки в ванной комнате должны быть защищены от влаги и располагаться на безопасном расстоянии от воды.

Упрощение обслуживания и ремонта

Электрический план облегчает обслуживание и ремонт системы электроснабжения. С помощью такого плана можно быстро найти и устранить неисправности.

Будущие изменения

При планировании нужно учитывать возможность будущих изменений в расположении мебели и добавлении новых устройств. Это позволит избежать сложностей с добавлением новых розеток или перемещением существующих.

Коллаборация специалистов

Создание электрического плана требует взаимодействия архитекторов, инженеров, электриков. Архитекторы разрабатывают общий дизайн помещения, инженеры проектируют систему электроснабжения, электрики занимаются установкой и обслуживанием. Такая координация помогает создать безопасную и эффективную систему электроснабжения.

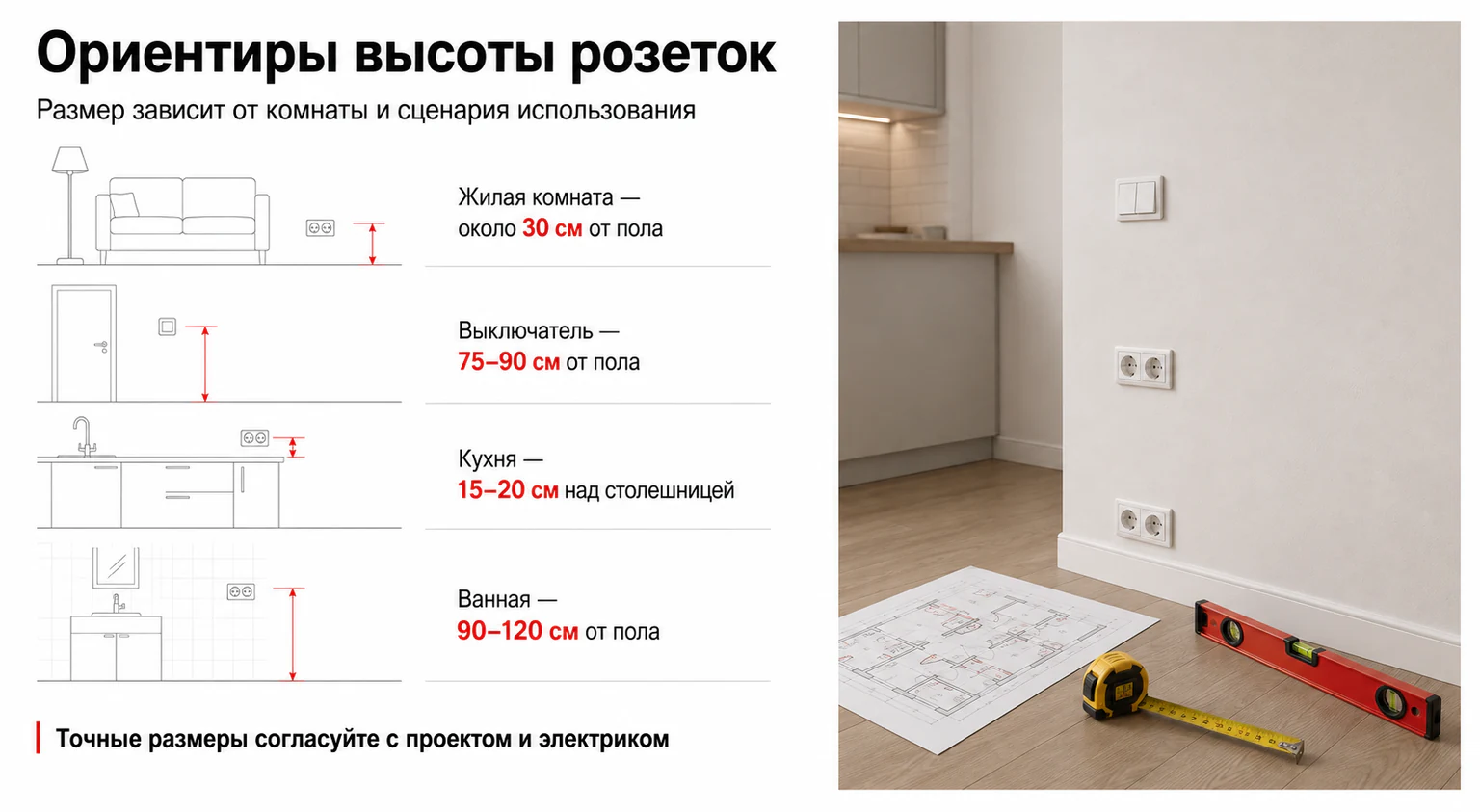

Высота установки розеток: ориентиры и требования

Какое расстояние розетки от пола в квартире

Для розеток общего назначения в квартире часто выбирают высоту около 30 см от чистого пола. Это удобный ориентир, а не универсальный норматив для всех помещений, расположение определяют с учётом мебели, техники и электробезопасности.

Важность единообразия

Единообразие в высоте установки важно для удобства пользователей и упрощения процесса установки и обслуживания. Разные высоты могут затруднить прокладку проводов через стены и установку изоляции.

Нормы установки выключателей и розеток

Кухня: розетки над рабочими поверхностями кухни должны располагаться на высоте 15-20 см от столешницы. Это обеспечивает удобный доступ для подключения мелкой бытовой техники и снижает риск попадания влаги.

В ванной комнате безопасность розетки нельзя определить только высотой от пола. Место установки, допустимый тип оборудования и необходимую защиту выбирают с учётом электротехнических зон относительно ванны или душа и действующих требований.

Гараж и подвальные помещения: в гаражах и подвалах розетки устанавливаются на высоте 45-60 см от пола. Это предотвращает повреждение розеток при уборке и других работах.

Высота для особых нужд

В помещениях, на которые распространяется СП 59.13330.2020, электророзетки следует предусматривать на высоте от 0,4 до 0,8 м от уровня пола. Применимость этого требования зависит от типа объекта и проектных решений.

Регулирование высоты розеток

В случае изменения высоты розеток нужно учитывать возможность переноса проводки и соблюдение всех норм безопасности. Важно обращаться к профессиональному электрику.

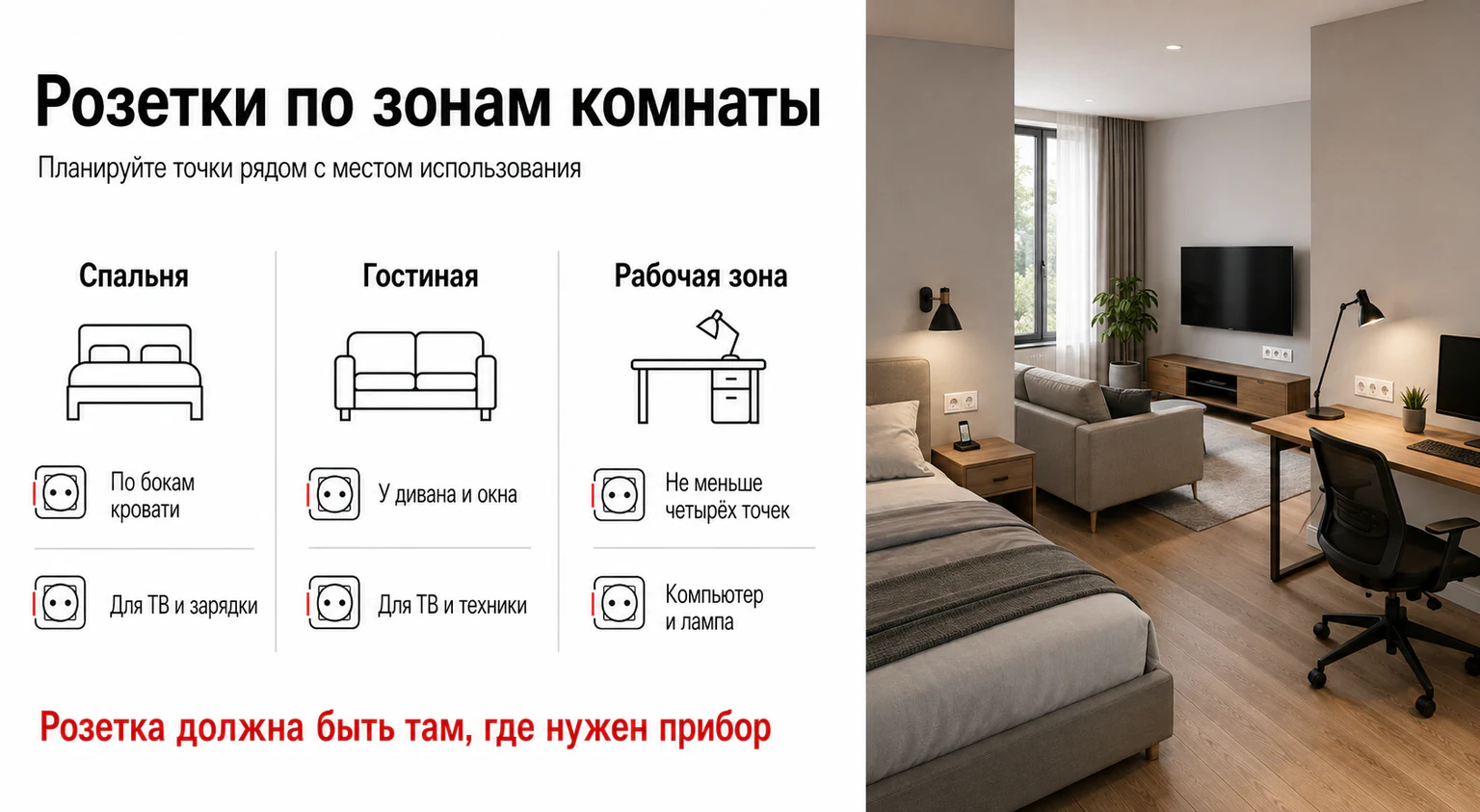

Спальня

Розетки у кровати

Установите минимум одну розетку с каждой стороны кровати. Лучше, если розетки будут с USB-портами для зарядки смартфонов и планшетов.

Розетки для ТВ

Розетки для телевизора и другой электроники следует располагать на высоте 130 см. Это позволяет скрыть провода и удобно подключать устройства.

Рабочая зона

Для рабочей зоны необходимо установить минимум четыре розетки над столом. Это обеспечит подключение компьютера, настольной лампы и другой техники.

Рядом с дверью

Возле двери следует разместить выключатель и розетку. Выключатель для основного освещения устанавливается на высоте 75-90 см от пола, розетка — на высоте 30 см.

Дополнительные рекомендации

Предусмотрите розетки в шкафах для подключения беспроводных пылесосов и других устройств. Это удобно для зарядки и хранения техники. Если есть зеркало с подсветкой, предусмотрите розетку рядом с ним.

Безопасность в спальне

Используйте розетки с защитой от детей, которые предотвращают случайное попадание посторонних предметов. Также рассмотрите использование розеток с защитой от перегрузок и короткого замыкания.

Как правильно разместить розетки в комнате

Розетки у дивана

Установите по одной-две розетки с каждой стороны дивана. Это позволит легко подключать устройства, не прибегая к использованию удлинителей.

Розетки у окна

Розетки возле окон необходимы для подключения осветительных приборов и других устройств. Установите розетки на высоте около 30 см от пола.

Выключатели и розетки у двери

Расположите выключатели на высоте 75-90 см от пола, розетки — на высоте около 30 см от пола.

Напольные розетки

В больших гостиных установите напольные розетки. Они полезны для подключения устройств, расположенных в центре комнаты.

Розетки для аудио- и видеоустройств

Розетки для телевизора и другой техники следует располагать на высоте 120-130 см от пола. Это позволит скрыть провода и упростит подключение всех необходимых устройств.

Розетки для умного дома

Устанавливайте розетки с поддержкой Wi-Fi и Bluetooth. Эти устройства можно контролировать через смартфон.

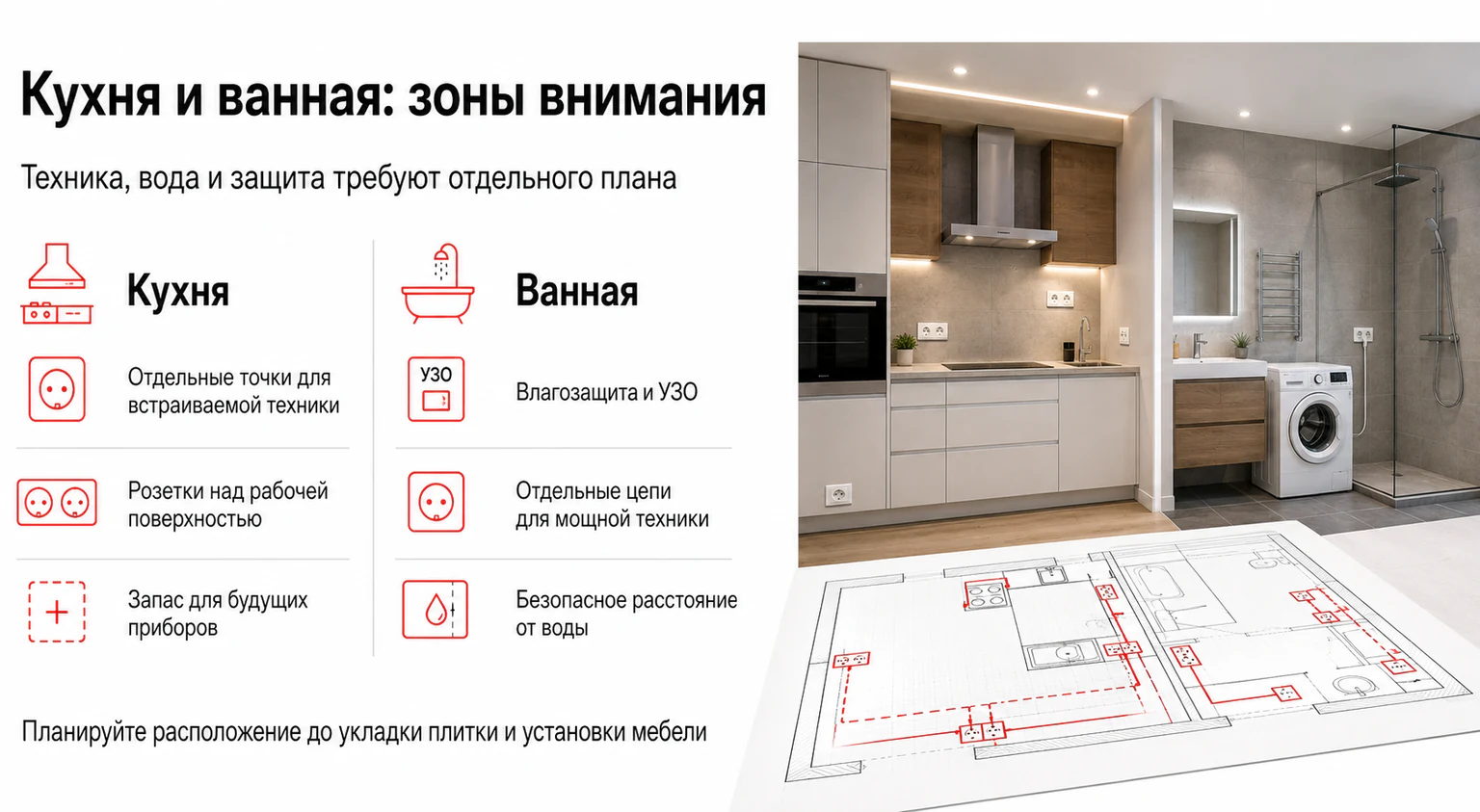

Кухня

Встраиваемая техника

Для встраиваемой техники, такой как холодильник, плита, микроволновая печь и вытяжка, нужны отдельные розетки. Их устанавливают за техникой, учитывая её габариты.

Мелкая бытовая техника

Розетки для мелкой бытовой техники, такой как чайник и кофемашина, устанавливаются на высоте 10-30 см от столешницы.

Дополнительные розетки

На кухне полезно иметь дополнительные розетки для подключения телевизора и зарядных устройств.

Розетки для освещения

Розетки для подключения осветительных приборов, таких как подсветка рабочей зоны, устанавливаются под шкафами на высоте около 60-70 см от столешницы.

Розетки для кухонного острова

Если на кухне есть кухонный остров, предусмотреть розетки для него. Розетки могут быть встроены в боковую поверхность острова или под его столешницей.

Безопасность на кухне

Для кухонных розеток вблизи мойки учитывают вероятность попадания брызг. Степень защиты и необходимость дополнительной дифференциальной защиты определяют с учётом проекта, электрической цепи и условий эксплуатации.

Планирование будущего

Предусмотрите несколько запасных розеток в разных местах кухни, чтобы избежать необходимости переделывать электрическую систему при добавлении новых устройств.

Ванная комната

Розетки у раковины

Безопасное размещение розетки нельзя определять только по высоте над столешницей и расстоянию от раковины. В ванной и душевой допустимость установки розетки определяют по электротехническим зонам и требованиям к оборудованию и защите. Схему размещения должен проверить специалист.

Розетки для техники

Розетки для стиральной машины и водонагревателя устанавливаются на высоте около 30 см от пола. Каждое устройство должно иметь свою цепь.

Розетки для зарядки устройств

Розетки для зарядки устройств, таких как электрические зубные щетки, устанавливаются внутри шкафчиков.

Высота установки розеток

Диапазон высоты от пола сам по себе не гарантирует безопасность розетки в ванной. Сначала определяют допустимую электротехническую зону и требования к защите, затем выбирают удобное место установки внутри разрешённой зоны.

Дополнительные розетки

Если в ванной комнате два умывальника, установите по одной розетке с каждой стороны каждого умывальника.

Безопасность в ванной комнате

В ванной комнате розетки устанавливают только в предусмотренных для этого электротехнических зонах, с учётом требований к степени защиты и дифференциальной защите. Точное расположение и подключение должен проверить квалифицированный электрик.

Дублирующие выключатели

Удобство

Дублирующие выключатели, или трехпозиционные переключатели, позволяют включать и выключать свет из двух разных мест.

Установка

Установка трехпозиционного выключателя требует специальных знаний. Трехпозиционные выключатели имеют три клеммы: одну общую и две для проводников.

Безопасность дублёров

Трехпозиционные выключатели повышают безопасность. Они позволяют включать свет отдельно в темных зонах, таких как коридоры и лестницы.

Примеры использования

Коридоры: один выключатель в начале коридора, другой в его конце.

Лестницы: выключатели на каждом этаже у лестницы.

Спальня: выключатель у двери и у кровати.

Технические особенности

Для работы дублирующих выключателей нужен трехжильный кабель. Профессиональный электрик поможет правильно спланировать и установить систему.

Дополнительные возможности

Современные трехпозиционные выключатели могут быть с диммерами или интеграцией в систему "умный дом".

Вопросы безопасности

Влагозащитные розетки

В ванной комнате и душевой размещение розеток определяют по электротехническим зонам. По действующим требованиям СП 256.1325800.2016 в зонах 1 и 2 допускаются решения с защитой не ниже IPX4 и безопасным сверхнизким напряжением, источник питания при этом размещают вне зон 0 и 1. В зоне 3 розетки должны быть защищены ВДТ с номинальным отключающим дифференциальным током не выше 30 мА. Для кухни расположение и защиту розеток выбирают с учётом проекта, оборудования и риска попадания воды.

Защитные крышки для розеток

Защитные крышки нужны в домах с маленькими детьми. Они предотвращают вставление посторонних предметов в розетки.

Регулярные проверки электропроводки

Регулярные проверки состояния электропроводки и оборудования помогают выявить и устранить проблемы до их возникновения.

Избегайте перегрузки розеток

Перегрузка розеток и использование множества удлинителей могут привести к перегреву и возгоранию. Распределяйте нагрузку равномерно.

Правильное использование бытовых приборов

Следуйте инструкциям производителя, проверяйте состояние кабелей и розеток, не используйте приборы с поврежденными шнурами.

Вентиляция и охлаждение

Для предотвращения перегрева электрооборудования обеспечьте достаточную вентиляцию.

Использование правильной мощности лампочек

Проверяйте мощность лампочек в светильниках. Превышение рекомендованной мощности может привести к перегреву и возгоранию.

Обучение членов семьи

Объясните всем членам семьи, особенно детям, правила безопасности при обращении с электричеством.

Розетки для ТВ и акустики

Размещение розеток для ТВ

Розетки для ТВ располагают на высоте 120-130 см от пола, чтобы скрыть провода и обеспечить удобное подключение всех устройств.

Размещение розеток для акустики

Розетки для акустической системы располагаются на высоте 25-30 см от пола, чтобы избежать видимости проводов.

Управление кабелями

Используйте кабельные каналы или короба для аккуратного внешнего вида и предотвращения спутывание проводов.

Использование встроенных розеток

Для более аккуратного внешнего вида используйте встроенные розетки с HDMI, аудио и видео разъемами.

Защита от перенапряжений

Для защиты оборудования от скачков напряжения используйте розетки с защитой от перенапряжений.

Ethernet и сеть

Для стабильного интернет-соединения установите розетки с Ethernet-портами.

Дополнительные розетки

Установите дополнительные розетки в местах, где планируется использование других устройств.

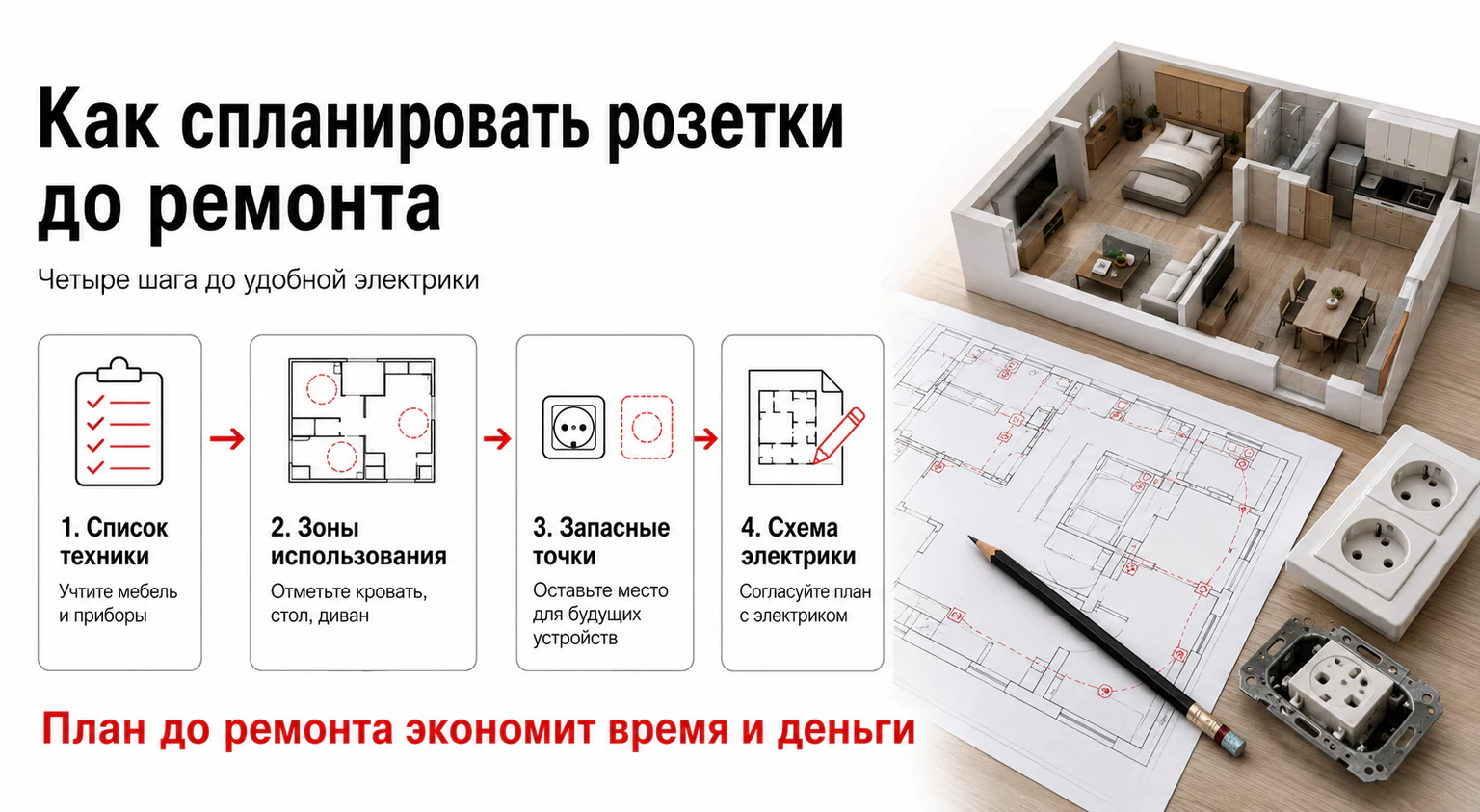

План ремонтных работ

Подготовка и оценка состояния электропроводки

Первый шаг в планировании электромонтажных работ — оценка состояния существующей электропроводки. В старых домах проводка может не соответствовать современным требованиям.

Создание детального плана

Составьте план электромонтажных работ с профессиональным электриком. План должен включать точное расположение розеток, выключателей и осветительных приборов.

Обновление электрощита

Обновление электрощита может быть необходимым при добавлении новых мощных приборов или увеличении жилого пространства.

Планирование новых розеток и выключателей

Продумайте расположение новых розеток и выключателей в соответствии с новыми потребностями.

Энергоэффективность

Ремонт — возможность повысить энергоэффективность дома. Установите светодиодное освещение и энергосберегающие приборы.

Включение безопасности

Установите системы дымо- и пожарной сигнализации, видеонаблюдение и умные замки.

Соответствие строительным нормам и получение разрешений

Убедитесь, что все работы соответствуют местным строительным нормам и требованиям. Получите необходимые разрешения перед началом работ.

Домашняя автоматизация

Современные тенденции

Домашняя автоматизация внедряет новейшие технологии для повышения комфорта и безопасности.

Интеграция голосовых помощников

Голосовые помощники, такие как: Яндекс.Алиса, Сбер Салют, Маруся — интегрируются в системы домашней автоматизации.

Искусственный интеллект и машинное обучение

Искусственный интеллект позволяет системам автоматизации адаптироваться к привычкам пользователей.

Управление энергией и устойчивость

Системы управления энергией отслеживают потребление энергии в реальном времени и оптимизируют его использование.

Периферийные вычисления

Периферийные вычисления позволяют обрабатывать данные на месте без отправки их в облако.

Повышенная безопасность и приватность

Развитие методов шифрования и улучшение систем аутентификации помогают защитить личные данные пользователей.

Интеграция с дополненной и виртуальной реальностью

Технологии дополненной и виртуальной реальности внедряются в системы домашней автоматизации.

Мониторинг здоровья

Системы мониторинга здоровья позволяют отслеживать жизненные показатели и получать уведомления о любых отклонениях.

Умные устройства для кухни и бытовые роботы

Современные кухонные устройства оснащены функциями Wi-Fi и сенсорными экранами, что позволяет управлять ими удаленно.

Стандартизация и совместимость

Проекты по стандартизации создают единые стандарты для умных устройств, улучшая совместимость разных брендов и платформ.

Датчики "теплого пола"

Размещение датчиков

Датчик размещают между двумя витками нагревательного кабеля на расстоянии не менее 30 см от края обогреваемой зоны.

Установка резервных датчиков

Для повышения надежности системы устанавливают два датчика, но подключают только один.

Изоляция и размещение

Датчик должен быть на одном уровне с нагревательным элементом, чтобы избежать искажений в показаниях температуры.

Совместимость с различными типами полов

Современные системы подогрева пола совместимы с различными типами покрытий, включая плитку, камень, дерево и ламинат.

Советы по эксплуатации

Следите за правильной эксплуатацией термостата и своевременно проводите техническое обслуживание.

Новые технологии и тенденции

Современные датчики "теплого пола" интегрируются в системы умного дома, что позволяет управлять температурой удаленно через мобильные приложения.

Основные выводы

Планирование и безопасность

Обеспечение безопасности — главный приоритет при планировании электрических работ. Установите влагозащитные розетки в ванных комнатах и кухнях, используйте защитные крышки для розеток в домах с детьми, регулярно проверяйте состояние проводки.

Соответствие стандартам

Соблюдение всех местных строительных норм и стандартов гарантирует, что система электроснабжения будет надежной и безопасной.

Удобство и функциональность

Размещайте розетки в удобных местах для подключения всех необходимых приборов. Планируйте дополнительные розетки для будущих нужд.

Энергоэффективность и инновации

Используйте энергоэффективные устройства и системы управления энергопотреблением. Внедряйте современные технологии, такие как голосовые помощники и системы управления через мобильные приложения.

Практические советы

Регулярно проверяйте состояние электросистемы и проводите профилактическое обслуживание. Установите резервные датчики для систем "теплого пола" и других критических элементов.
