Экспликация квартиры и поэтажный план: что это такое и зачем нужны

Об экспликации и поэтажном плане чаще всего вспоминают в неприятный момент: банк запросил пакет документов, покупатель задал неудобный вопрос, а на схеме квартиры вдруг обнаружились красные линии или странные расхождения по площади. Сценарий знакомый. И дорогой по времени.

На деле эти документы лучше понимать заранее. Тогда проще проверить квартиру перед сделкой, подготовиться к ипотеке, не запутаться в техпаспорте и не получить сюрприз после перепланировки.

Если совсем коротко, поэтажный план показывает квартиру графически, а экспликация расшифровывает ее в цифрах и названиях помещений. По отдельности они тоже встречаются, но в жизни обычно говорят о комплекте.

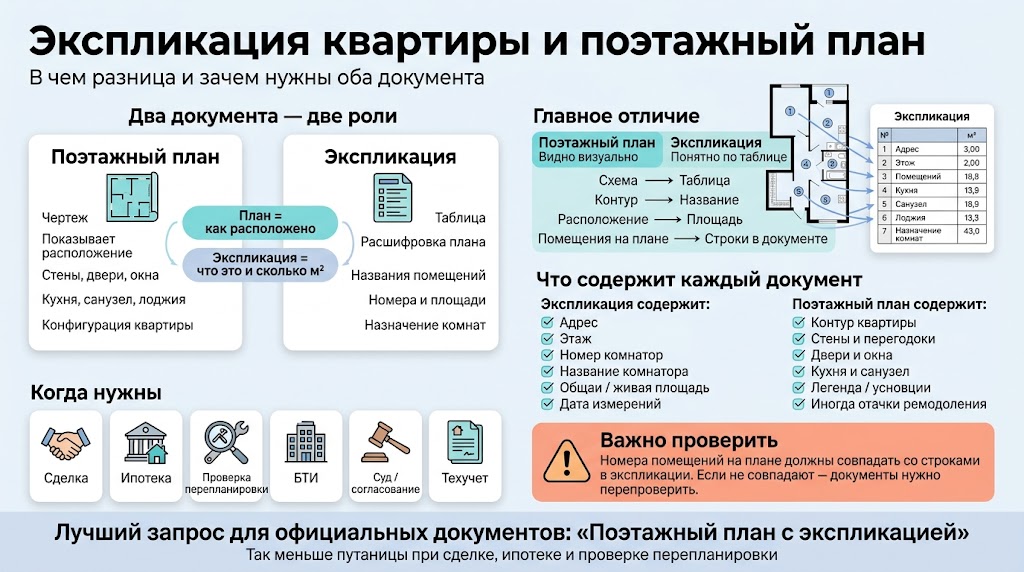

Что такое экспликация квартиры и поэтажный план

Определение экспликации

Экспликация в строительстве и недвижимости — это поясняющая таблица. Применительно к квартире в ней перечисляют помещения и фиксируют их характеристики: назначение, площадь, иногда общую и жилую площадь, этаж, дату обмеров и другие технические сведения.

Проще говоря, это не чертеж. Это его расшифровка.

Поэтому на запросы вроде «экспликация квартиры что это», «экспликация площади квартиры» или «как выглядит экспликация квартиры» ответ один: это табличный документ, где по строкам расписаны комнаты, кухня, санузел, коридор, лоджия, кладовая и другие зоны квартиры.

Экспликации бывают не только квартирными. В практике встречаются экспликация здания, экспликация помещений, экспликация к генеральному плану, а в проектной документации даже экспликация стен. Но в сделках с жильем, при ипотеке и при проверке перепланировки почти всегда имеют в виду именно экспликацию помещений к поэтажному плану.

Определение поэтажного плана

Поэтажный план — это графический чертеж этажа или его части. Если речь о квартире, на таком плане видно конфигурацию помещений, перегородки, двери, окна, санузлы, лоджии, балконы и другие элементы, важные для технического учета.

Именно этот документ в бытовой речи часто называют по-разному:

• план квартиры;
• план БТИ;
• поэтажный план квартиры;
• чертеж квартиры;
• схема помещения.

Поэтому вопросы «как называется план квартиры», «как называется чертеж квартиры» и «как называется схема помещения» обычно ведут к одному ответу: если нужен официальный технический документ, чаще всего речь идет о поэтажном плане. А если вместе с ним нужна таблица помещений, то корректнее говорить «поэтажный план с экспликацией».

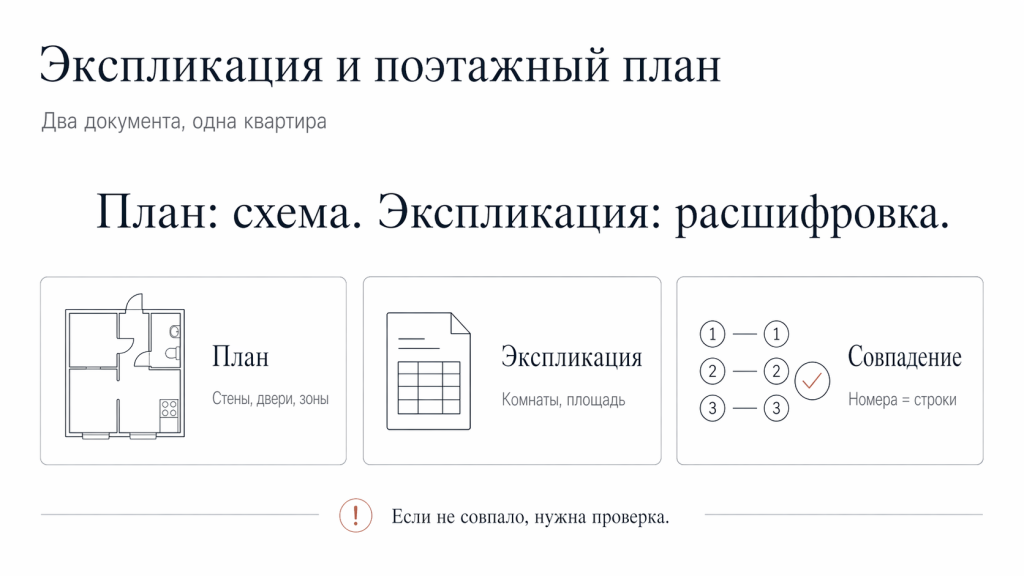

Чем отличаются экспликация и поэтажный план

Разница между ними простая, но принципиальная. Поэтажный план показывает объект визуально. Экспликация переводит эту схему в понятные позиции, названия и метраж.

Есть важная деталь, о которой часто забывают: номера помещений на плане должны соответствовать строкам в экспликации. Если на схеме одна логика, а в таблице другая, это уже не мелочь, а повод перепроверить документы.

Еще один момент. Поэтажный план и экспликация могут выдаваться отдельно, а могут входить в состав технического паспорта. Поэтому путаница с терминами нормальна. Но для банка, БТИ, суда или согласования перепланировки лучше сразу уточнять, что вам нужен именно поэтажный план, экспликация и, если потребуется, техпаспорт целиком.

Какие данные содержат документы

В экспликации квартиры обычно указывают:

• адрес объекта;
• этаж;
• номера помещений;
• наименования помещений;
• площадь каждой комнаты или зоны;
• общую и иногда жилую площадь;
• дату составления или обмеров.

Поэтажный план, в свою очередь, содержит:

• контур квартиры на этаже;
• перегородки и капитальные стены;
• дверные и оконные проемы;
• санитарные зоны и кухню;
• условные обозначения;
• иногда отметки о несогласованных изменениях.

На практическом уровне все сводится к простой связке. Экспликация отвечает на вопрос «что это за помещения и сколько в них метров». Поэтажный план — «как именно они расположены и совпадает ли схема с реальностью».

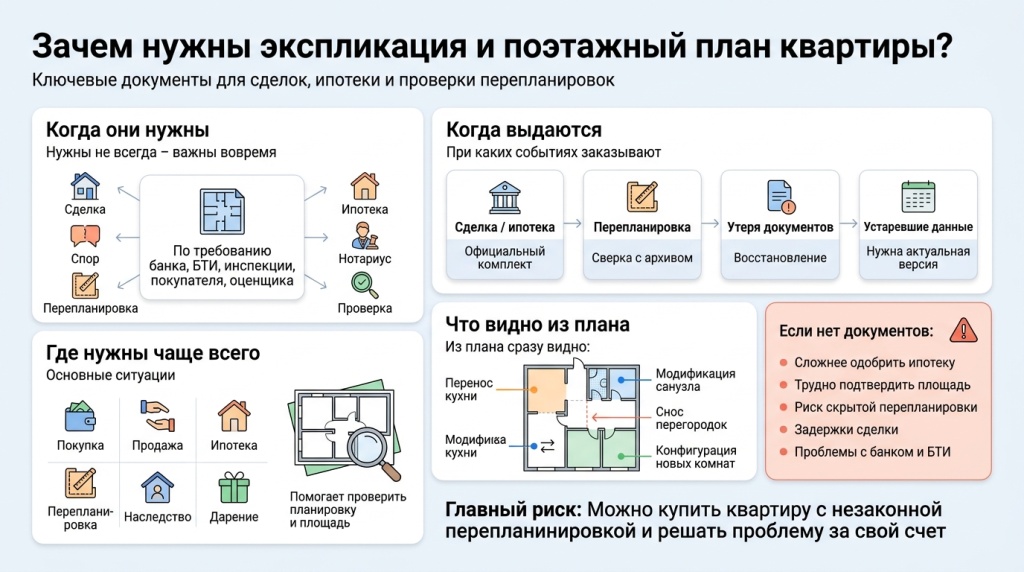

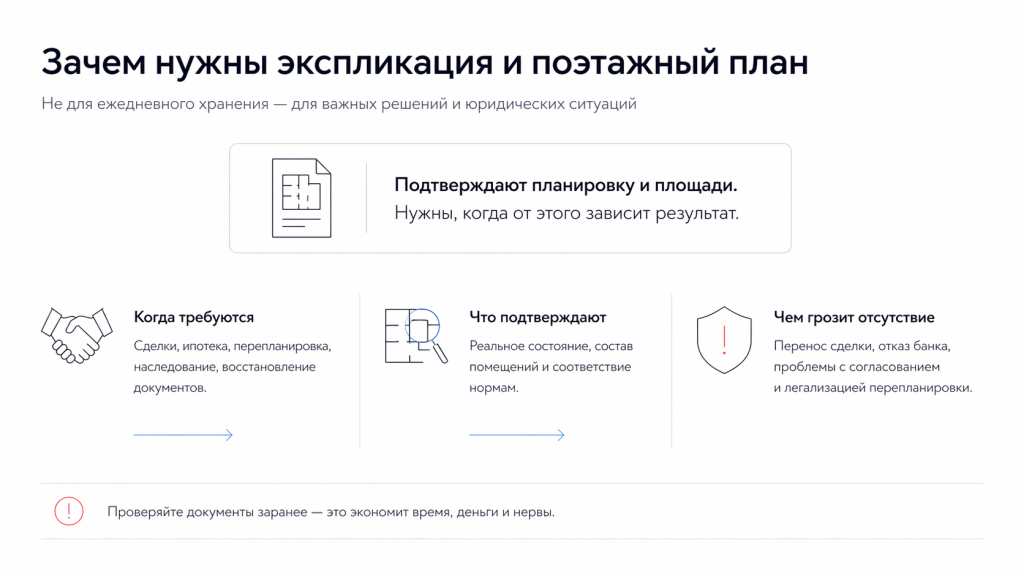

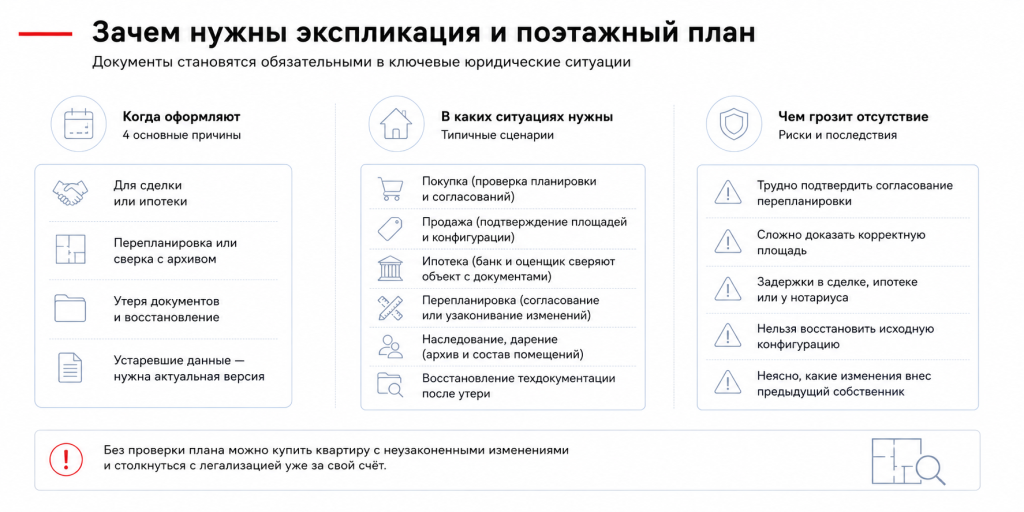

Зачем нужны экспликация квартиры и поэтажный план

Обязательность наличия документов

Здесь лучше избегать грубых формулировок. Экспликация и поэтажный план не относятся к бумагам, которые собственник обязан постоянно хранить отдельным комплектом «на всякий случай». Но во многих юридически значимых ситуациях именно эти документы становятся обязательными по требованию банка, БТИ, инспекции, покупателя, оценщика или нотариуса.

То есть сами по себе они нужны не каждый день. А вот в момент сделки, ипотеки, спора или согласования перепланировки внезапно оказываются критичными.

Когда требуется оформление

Обычно документы заказывают в четырех случаях.

Первый — когда нужен официальный комплект для сделки или ипотеки. Второй — когда квартиру собираются перепланировать или уже переделали и нужно сверить фактическое состояние с архивом. Третий — когда старые бумаги потеряны и техдокументацию надо восстановить. Четвертый — когда данные устарели и инстанция просит более актуальную версию.

С новостройками ситуация чуть мягче, но не настолько, как кажется. На этапе передачи квартиры часть схем и ведомостей может дать застройщик. Этого часто хватает, чтобы понять логику планировки. Но если нужен документ с юридической силой для банка, согласования или официальной проверки, одной схемой от застройщика дело нередко не ограничивается.

В каких случаях нужны: покупка, продажа, ипотека, перепланировка, наследование, дарение

Чаще всего поэтажный план и экспликация нужны в таких сценариях:

• покупка квартиры на вторичном рынке, когда нужно проверить, не меняли ли планировку без согласования;
• продажа, если покупатель или банк просит подтвердить конфигурацию и площади;
• ипотека, когда банк и оценщик сверяют объект с документами;
• перепланировка, если нужно согласовать будущие изменения или узаконить уже выполненные;
• наследование и дарение, когда по объекту поднимают архив и уточняют состав помещений;
• восстановление техдокументации после утери.

Особенно важен этот комплект при сомнениях по перепланировке. Если кухня «уехала», санузел расширили за счет коридора, снесли перегородку или изменили конфигурацию комнат, именно по плану это видно быстрее всего.

Возможные последствия отсутствия

Иногда все заканчивается просто переносом сделки. Иногда нет.

Без актуальных документов сложнее:

• подтвердить, что перепланировка согласована;
• доказать корректную площадь квартиры;
• быстро собрать пакет для банка или нотариуса;
• восстановить исходную конфигурацию объекта;
• понять, какие изменения внес прежний собственник.

Если покупатель не проверил поэтажный план заранее, он может получить квартиру с неузаконенными изменениями и уже потом заниматься их легализацией за свой счет. Одна невнимательно прочитанная схема легко превращается в длинную переписку с банком, БТИ и инспекцией.

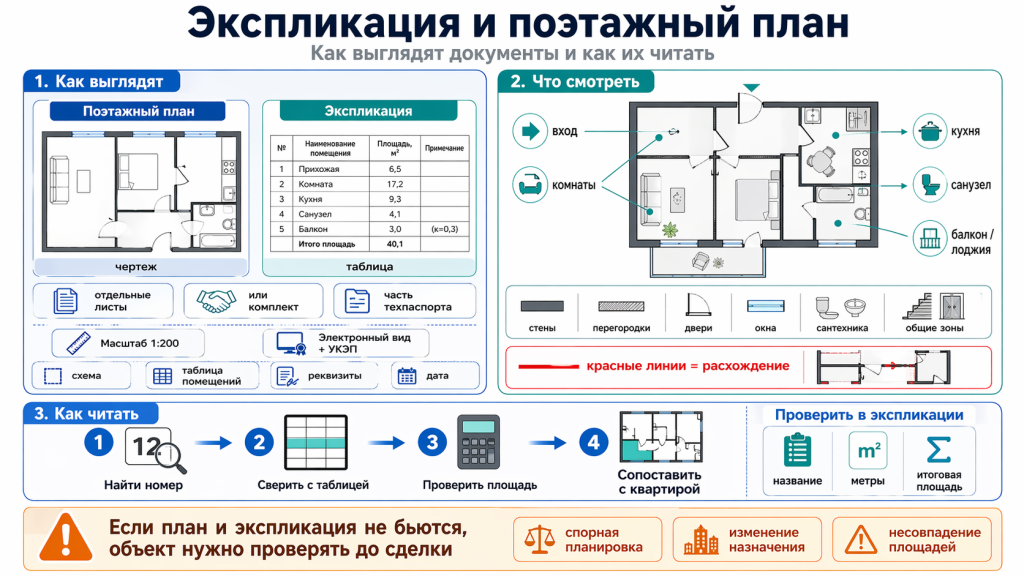

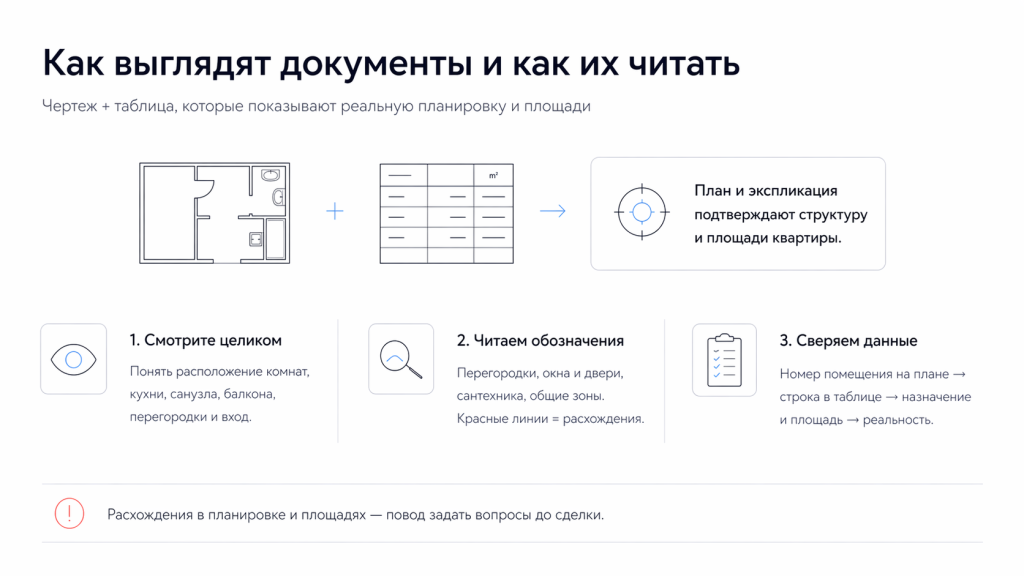

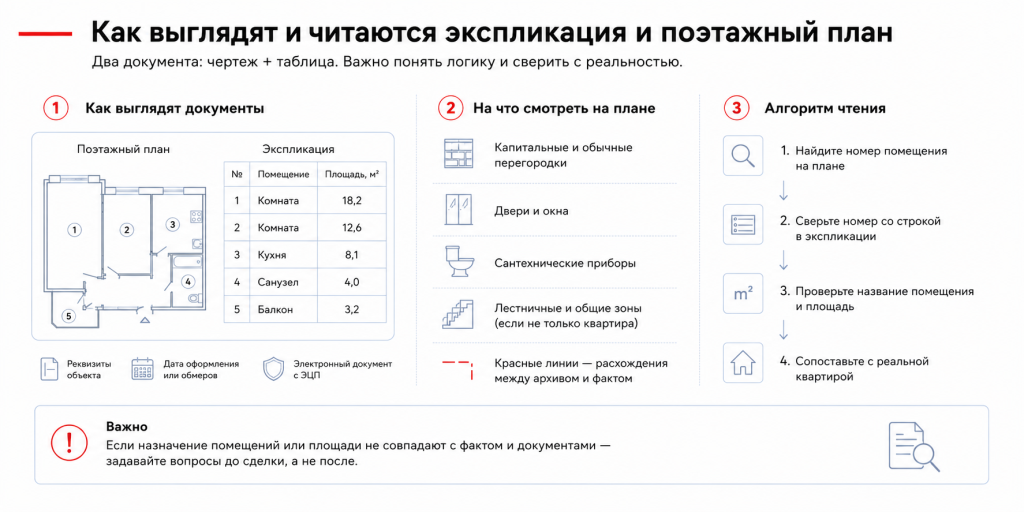

Как выглядит экспликация и поэтажный план и как читать документы

Внешний вид документов

Поэтажный план выглядит как чертеж. Экспликация — как таблица. Иногда это два отдельных листа. Иногда один комплект. Иногда часть технического паспорта.

В московской практике МосгорБТИ отдельно указывает, что поэтажные планы составляются в масштабе 1:200, а сами документы сейчас выдаются в электронном виде с усиленной квалифицированной подписью. Для читателя это полезно понимать хотя бы как ориентир: официальный документ не обязан выглядеть как «красивая картинка», его задача в другом — зафиксировать техническое состояние объекта.

Обычно вы видите:

• лист со схемой квартиры или этажа;
• лист с таблицей помещений;
• реквизиты объекта;
• дату оформления или обмеров.

На первый взгляд все это может казаться сухой техдокументацией. Но логика у документов вполне читаемая.

Как расшифровать обозначения, символы

Не начинайте с мелких значков. Сначала посмотрите на картину целиком: где вход, как расположены комнаты, где кухня, санузел, балкон или лоджия, нет ли странных перегородок и «съехавших» зон. Уже потом переходите к условным обозначениям.

На поэтажном плане обычно важны:

• капитальные и обычные перегородки;
• двери и окна;
• сантехнические приборы;
• лестничные и общие зоны, если анализируется не только квартира;
• цветовые или графические отметки о перепланировке.

Особое внимание — красным линиям. В материалах о перепланировке их используют как индикатор расхождений между архивной и фактической конфигурацией квартиры. Для покупателя это не декоративная пометка. Это сигнал: объект надо проверять глубже и делать это до сделки, а не после.

Как понять структуру, что означают графы

Самый удобный алгоритм чтения простой:

1. Найти номер помещения на плане.
2. Сверить этот номер со строкой в экспликации.
3. Проверить название помещения и площадь.
4. Сопоставить это с реальной квартирой.

В экспликации чаще всего смотрят на три вещи: как названо помещение, сколько у него метров и не выбивается ли суммарная площадь из того, что заявлено продавцом или уже фигурирует в других документах.

Если квартира продается как двухкомнатная, а логика помещений на плане спорная, если в таблице внезапно меняется назначение зоны или площади заметно не бьются, вопрос нужно задавать сразу. Не после аванса. И тем более не после регистрации сделки.

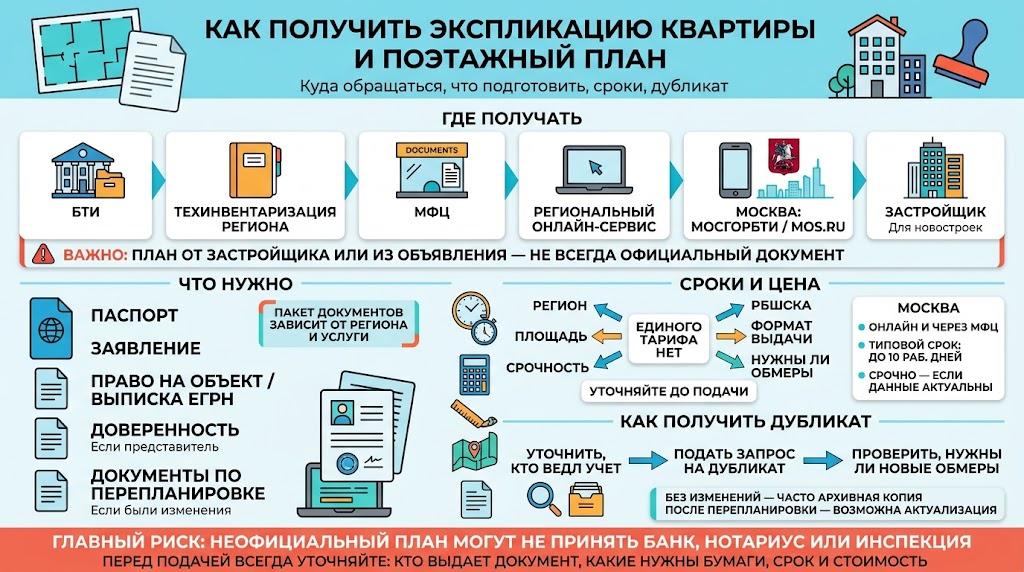

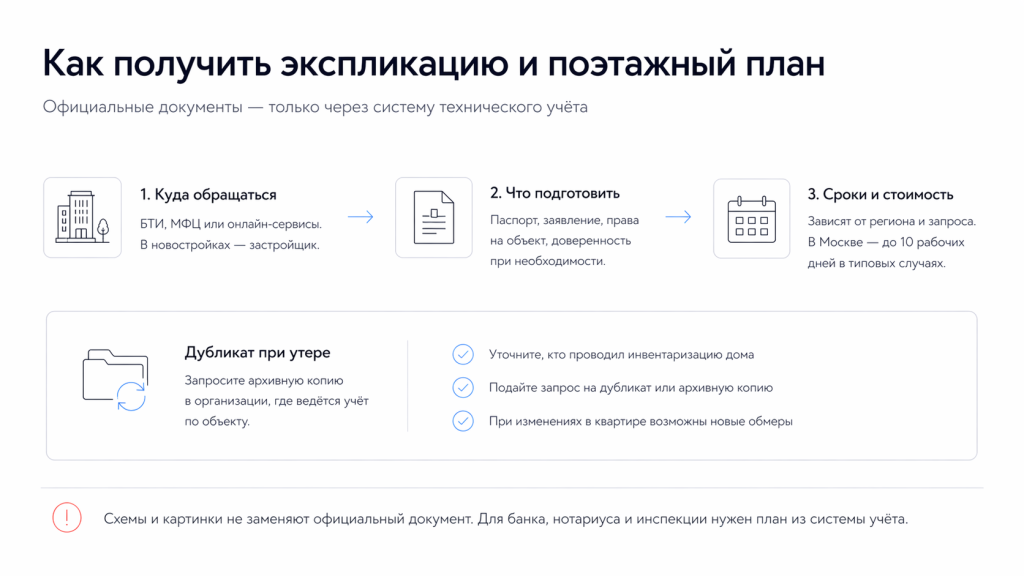

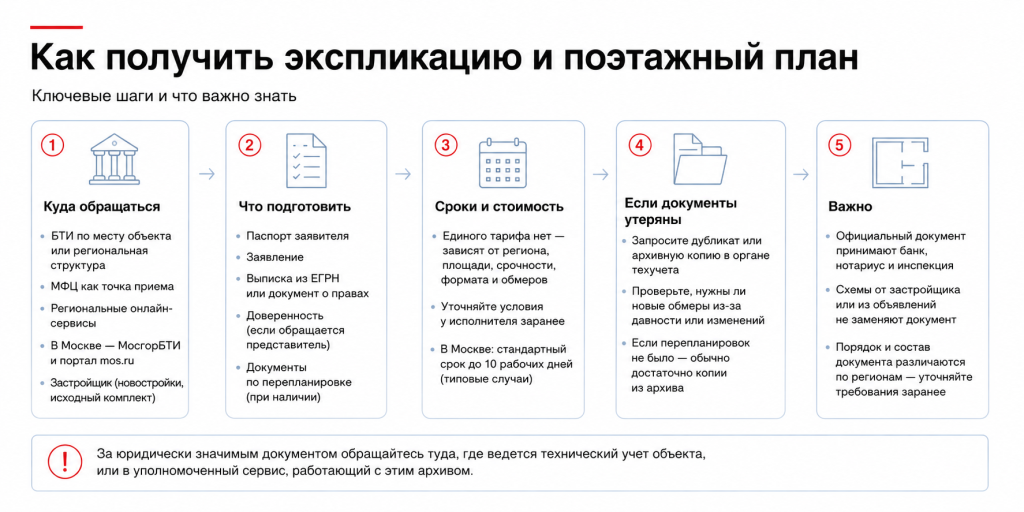

Как получить экспликацию квартиры и поэтажный план

Куда обращаться

Общее правило такое: за юридически значимым документом обращаются туда, где ведется технический учет объекта, либо в уполномоченный сервис, который работает с этим архивом.

На практике это могут быть:

• БТИ по месту нахождения объекта;
• региональная структура технической инвентаризации;
• МФЦ как точка приема документов;
• региональные онлайн-сервисы;
• в Москве — МосгорБТИ и портал mos.ru;
• застройщик, если речь идет о новостройке и нужен исходный комплект по квартире.

Главное — не путать официальный документ и схему для ознакомления. План от застройщика, картинка из старого объявления или файл из переписки с продавцом могут помочь понять планировку. Но они не всегда заменяют документ, который примет банк, нотариус или инспекция.

Если нужен поэтажный план дома или многоквартирного дома, а не только квартиры, обращаться тоже стоит в систему техучета. Но круг заявителей, формат выдачи и состав документа в разных регионах отличаются, поэтому порядок лучше уточнять заранее.

Какие документы нужно подготовить

Точный пакет зависит от региона и самой услуги, но чаще всего просят:

• паспорт заявителя;
• заявление;
• выписку из ЕГРН или иной документ, подтверждающий права на объект;
• доверенность, если обращается представитель;
• документы по перепланировке, если изменения уже согласовывались или должны быть отражены в новом комплекте.

По разъяснениям mos.ru, набор документов варьируется в зависимости от ситуации. Это важная оговорка. Единого универсального пакета на все случаи жизни здесь нет, поэтому перед подачей лучше смотреть требования именно того органа или сервиса, который работает с вашим объектом.

Сроки, стоимость получения

Это самый скользкий блок в любой такой статье. Причина простая: единого федерального тарифа нет.

Цена зависит от региона, площади объекта, срочности, формата выдачи и того, нужны ли новые обмеры. Поэтому безопасная рекомендация одна: стоимость и срок всегда нужно уточнять у конкретного исполнителя до подачи заявления. Если где-то обещают одну и ту же цену «по всей России», к такой информации стоит относиться осторожно.

Для Москвы можно опираться на официальные разъяснения. На mos.ru указано, что часть документов БТИ можно оформить онлайн и через центры «Мои документы», а в материалах МосгорБТИ фигурирует стандартный срок изготовления до 10 рабочих дней для типовых случаев. Там же описана срочность, если в архиве есть актуальные данные и дополнительное обследование объекта не требуется.

Иными словами, базовый срок может быть понятен заранее, но итог все равно упирается в состояние архива и сложность запроса.

Как заказать дубликат при утере

Если документы потеряны, обычно запрашивают дубликат или архивную копию в той организации, которая ведет учет по объекту. Это надежнее, чем искать старый план через управляющую компанию, прошлых собственников или чьи-то фотографии.

Практический порядок обычно такой:

1. Уточнить, кто вел первичную инвентаризацию дома.
2. Подать запрос на дубликат или архивную копию.
3. Проверить, не понадобятся ли новые обмеры из-за давности сведений или изменений в квартире.

Если перепланировки не было и нужен именно архив, часто можно обойтись копией из базы. Если объект менялся, а сведения устарели, инстанция вправе потребовать актуализацию данных.

Ошибки, частые вопросы по экспликации, поэтажному плану

Типовые ошибки в документах

Типовые проблемы повторяются постоянно.

Не совпадают фактическая планировка и документ. Ошибочно указаны площади, контуры перегородок или назначение помещений. Собственник приносит на сделку старый план, хотя после ремонта он уже потерял актуальность. Или люди вообще не различают архивную копию и свежий документ после новых обмеров.

Отдельный риск — квартира с неузаконенной перепланировкой, которую продавец описывает словами «там совсем немного переделали». Для банка, БТИ или жилищной инспекции это может быть совсем не немного.

Как исправить неточности

Если ошибка техническая, обращаться нужно в ту организацию, которая выдала документ. Обычно потребуется заявление на исправление, подтверждающие бумаги и, при необходимости, повторный выезд специалиста.

Если проблема не в ошибке, а в самовольной перепланировке, порядок другой: сначала придется решать вопрос с легализацией изменений, а уже потом получать корректный комплект документов.

Худшая стратегия здесь — надеяться, что расхождение никто не заметит. Иногда это работает до первой серьезной проверки. Дальше почти всегда начинается новый круг вопросов.

Ответы на популярные вопросы

Как называется план квартиры с размерами?В контексте БТИ чаще всего говорят «поэтажный план квартиры» или «план БТИ». Если рядом есть таблица помещений, это уже поэтажный план с экспликацией.

Как называется чертеж квартиры официально?Обычно это поэтажный план. В зависимости от пакета он может быть частью технического паспорта.

Как называется схема помещения?Если нужен официальный документ, то обычно речь снова идет о поэтажном плане. Слово «схема» чаще разговорное.

Где взять поэтажный план многоквартирного дома?В системе технической инвентаризации по месту объекта: БТИ, региональном архиве техучета, МФЦ или профильном сервисе, если он работает в вашем регионе. Для новостройки часть исходных документов можно запросить у застройщика, но для юридически значимого использования лучше уточнять официальный канал.

Что такое план экспликации и экспликация площади квартиры?Обычно так в разговорной речи называют комплект из схемы и таблицы помещений. Экспликация площади квартиры — это не отдельный особый документ, а та же экспликация, где по строкам расписан метраж помещений.

Что такое экспликация стен?Это уже другой тип проектной ведомости. Его не стоит путать с экспликацией помещений квартиры, которая нужна для сделок, ипотеки и техучета.

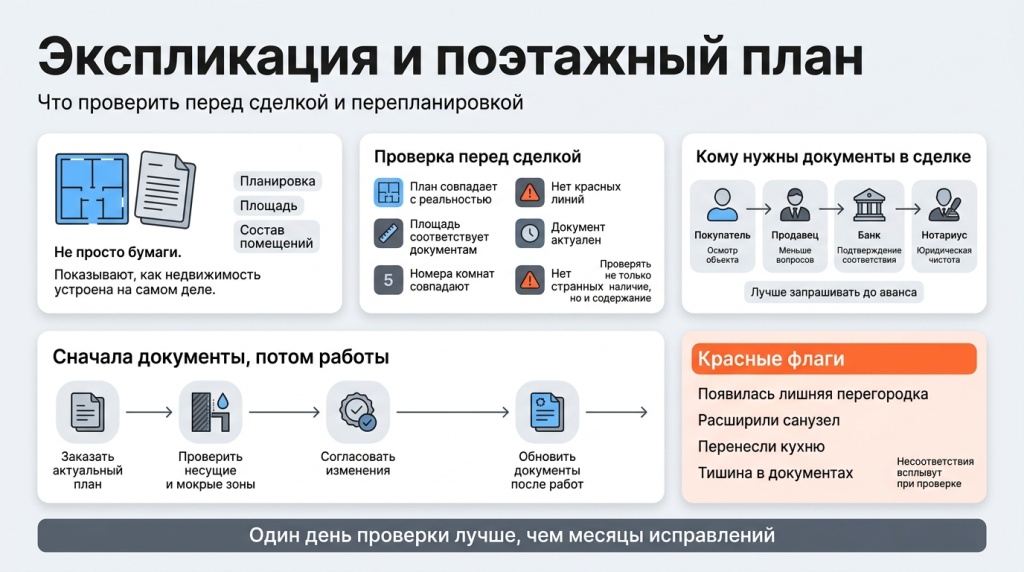

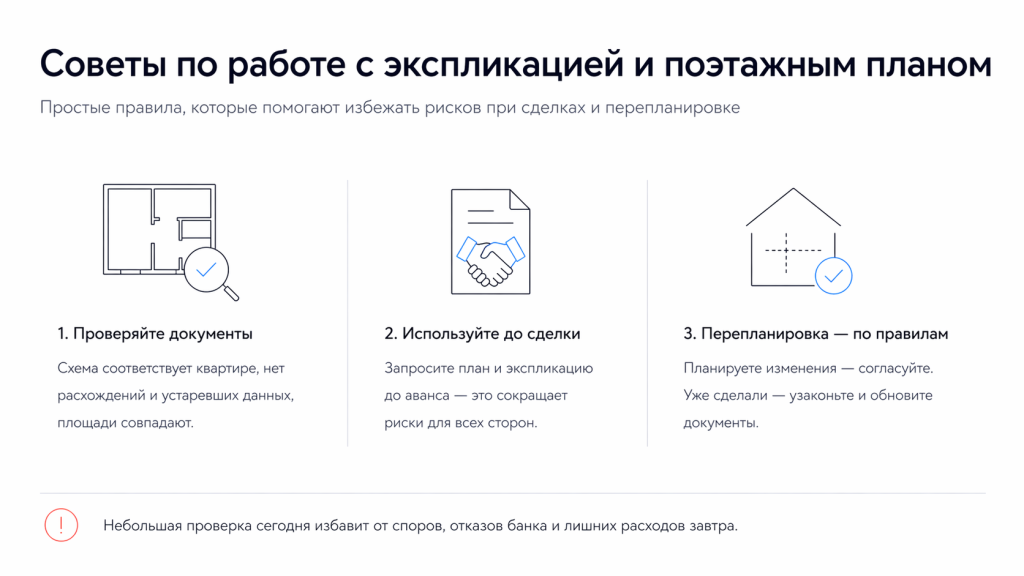

Советы по работе с экспликацией, поэтажным планом

На что обратить внимание при проверке

Перед сделкой или подачей документов сверяйте не только наличие бумаг, но и их содержание.

Проверьте:

• совпадает ли план с реальной конфигурацией квартиры;
• нет ли красных линий и непонятных пометок;
• бьются ли номера помещений на плане и в таблице;
• совпадает ли общая площадь с другими документами;
• не выглядит ли документ слишком старым для вашей задачи.

Иногда одного взгляда на схему хватает, чтобы понять: перегородка появилась позже, санузел расширен, кухня перенесена, а в бумагах об этом тишина. В такой момент лучше потратить день на проверку, чем потом месяцами исправлять последствия.

Как использовать документы для оформления сделок

Для покупателя это инструмент проверки. Для продавца — способ снять часть вопросов заранее. Для банка — подтверждение того, что объект соответствует описанию. Для нотариуса и других участников сделки — еще один уровень юридической определенности.

Практически самый разумный шаг — запросить поэтажный план и экспликацию до внесения аванса, особенно на вторичном рынке. Если сначала договориться о деньгах, а потом обнаружить неузаконенную перепланировку, переговоры почти всегда становятся сложнее.

В наследовании и дарении эти документы тоже полезны: они помогают быстро поднять техническую картину объекта и сократить количество спорных вопросов по составу помещений и площади.

Как избежать проблем при перепланировке

Главное правило здесь простое: сначала документы, потом работы.

Если перепланировка только планируется, разумно:

• заказать актуальный или архивный план до начала работ;
• понять, какие изменения затрагивают несущие конструкции и «мокрые» зоны;
• согласовать проект там, где это требуется;
• после завершения работ обновить техническую документацию.

Если перепланировка уже сделана, надеяться, что она «растворится» в старом архиве, не стоит. При новой проверке расхождения все равно всплывут. Намного безопаснее разобраться с ними до продажи, ипотеки или судебного спора.

Поэтажный план и экспликация кажутся скучной техдокументацией ровно до первого серьезного вопроса по квартире. Потом выясняется, что именно в этих двух листах и лежит главное: как объект устроен на самом деле, совпадает ли он с документами и не станет ли сделка источником лишних проблем.
