Разводка электрики в квартире: пошаговое руководство

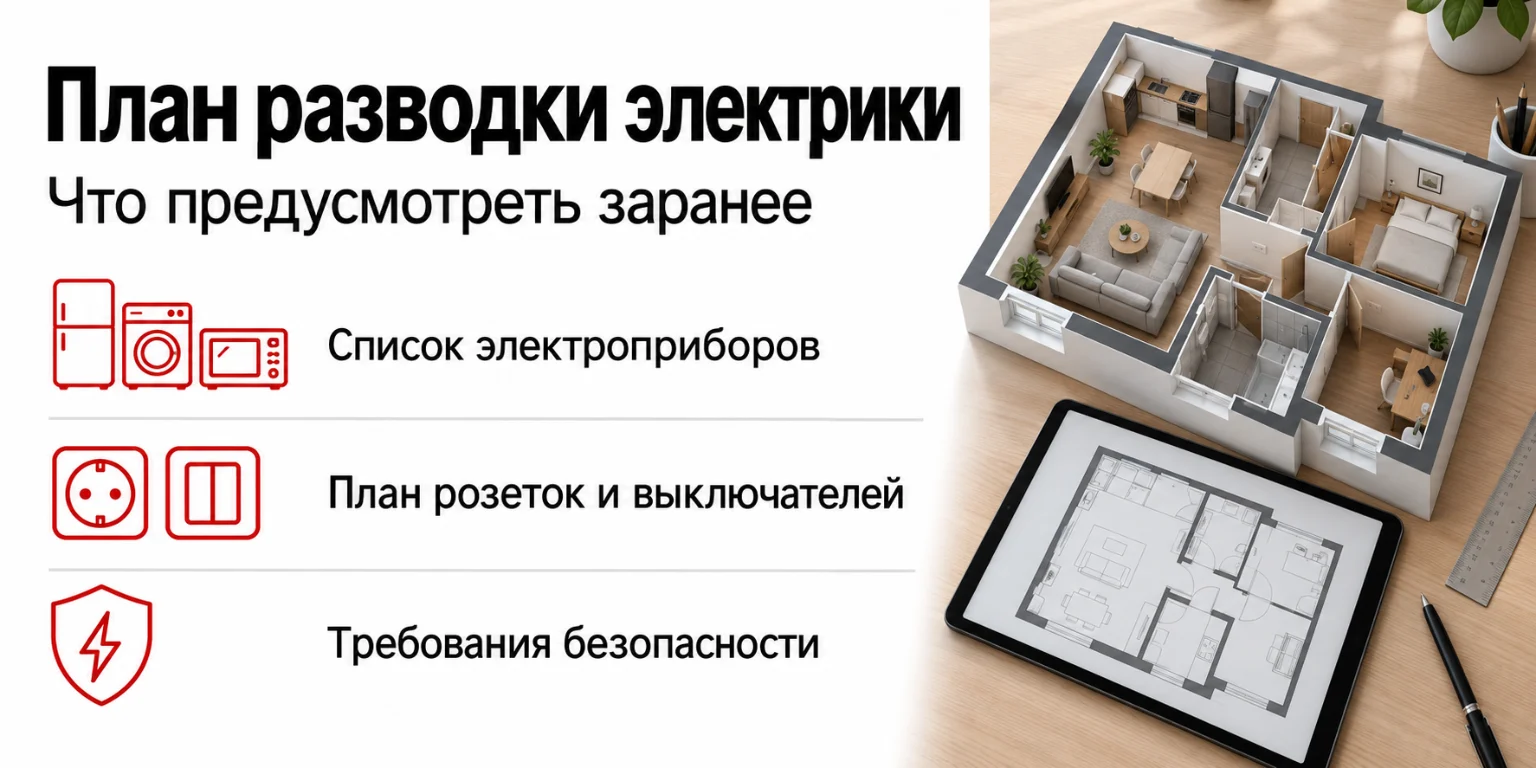

Планирование электропроводки

Определение потребностей в электроприборах

Перед монтажом желательно выяснить, какие электрические устройства планируются в квартире, их мощность, места установки. Это помогает рассчитать количество розеток, предусмотреть отдельные линии для напряжённых приборов, например плиты или бойлера.

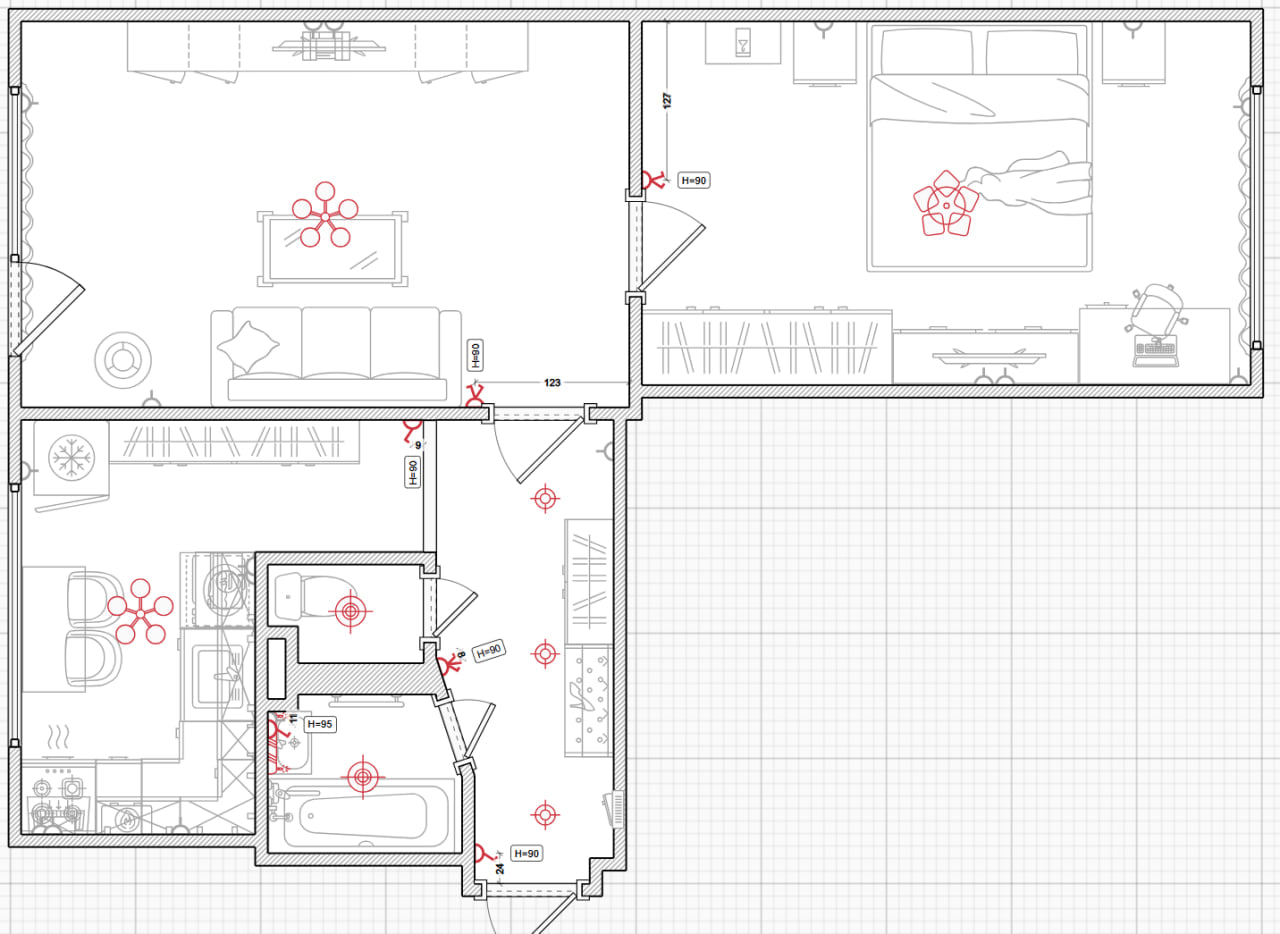

Создание схемы расположения розеток, выключателей

Полезно составить детальный план квартиры с мебелью, техникой. На нем отмечают точки для розеток, выключателей, учитывая удобство. Полезно предусмотреть розетки у кровати для зарядки гаджетов, разместить выключатели у входа в комнату.

Учет норм, стандартов при проектировании

При проектировании нужно руководствоваться ПУЭ, СНиП. Это затрагивает правильную укладку проводов, выбор материалов, расположение розеток, выключателей. Соблюдение требований безопасности оберегает жильцов от непредвиденных ситуаций.

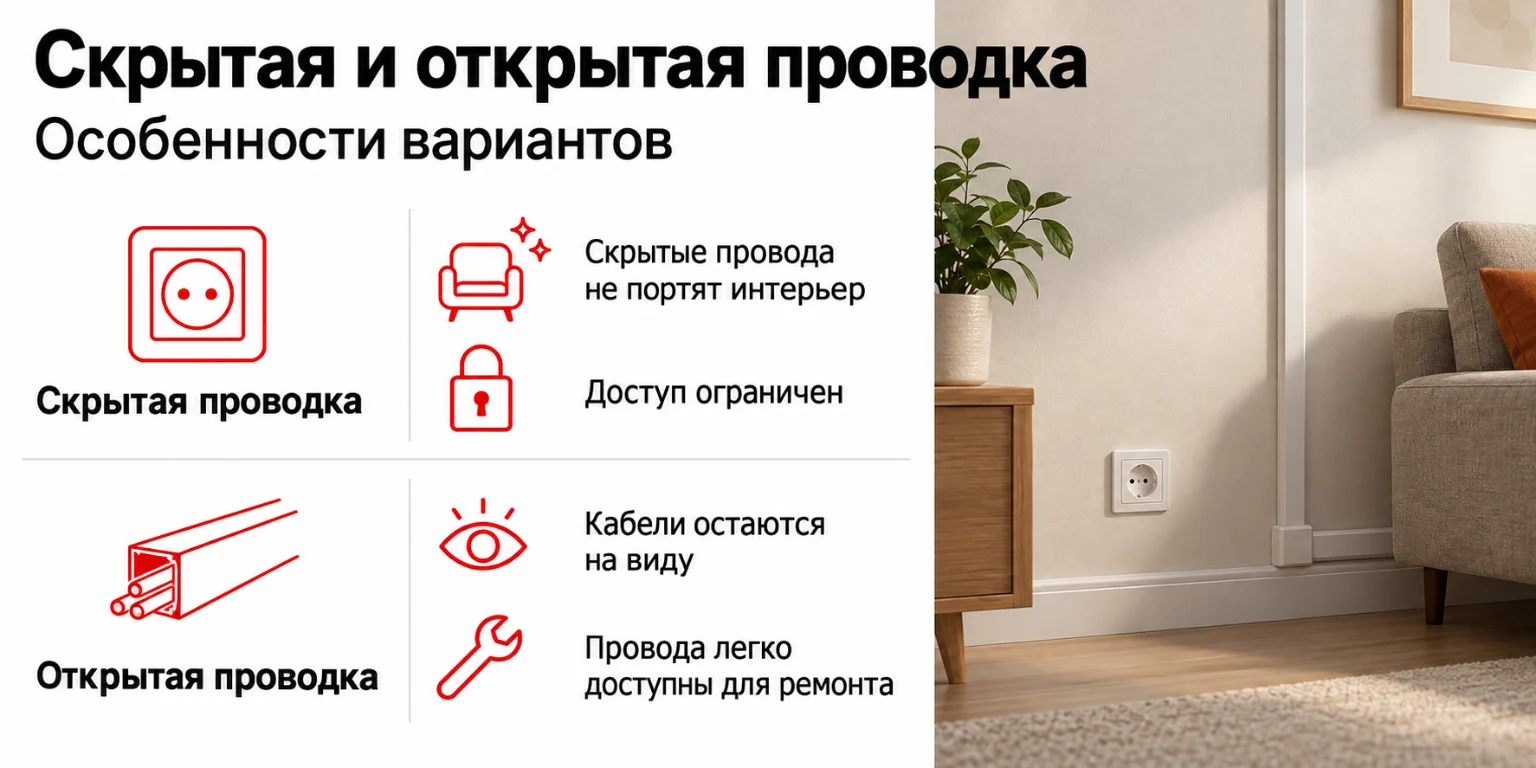

Выбор типа проводки

Перед разводкой стоит решить, будет ли проводка скрытой или открытой. У каждого варианта есть достоинства, слабые места.

Скрытая проводка

Преимущества

Скрытые провода не портят интерьер, снижают риск случайных повреждений. Скрытая укладка повышает пожарную безопасность.

Недостатки

Любой ремонт скрытых проводов усложняется, так как доступ ограничен. Монтаж требует штробления стен, что повышает затраты. При изменении схемы приходится снова штробить, тратить силы, средства.

Открытая проводка

Преимущества

Такая проводка проще в монтаже, обслуживании. Провода легко доступны для ремонта, есть возможность быстро изменить конфигурацию. Это удобно, когда нужно добавить новые розетки, выключатели.

Недостатки

Кабели остаются на виду, что может выглядеть неэстетично. Присутствует риск механических повреждений.

Применение

Часто встречается в деревянных домах ради пожарной безопасности. Подходит для гаражей, подвалов, мастерских, где внешний облик не главный приоритет. Нередко используется в лофтах или ретростиле в роли дизайнерского акцента.

Окончательный выбор зависит от особенностей помещения, требований к пожарной защите, эстетических пожеланий владельцев.

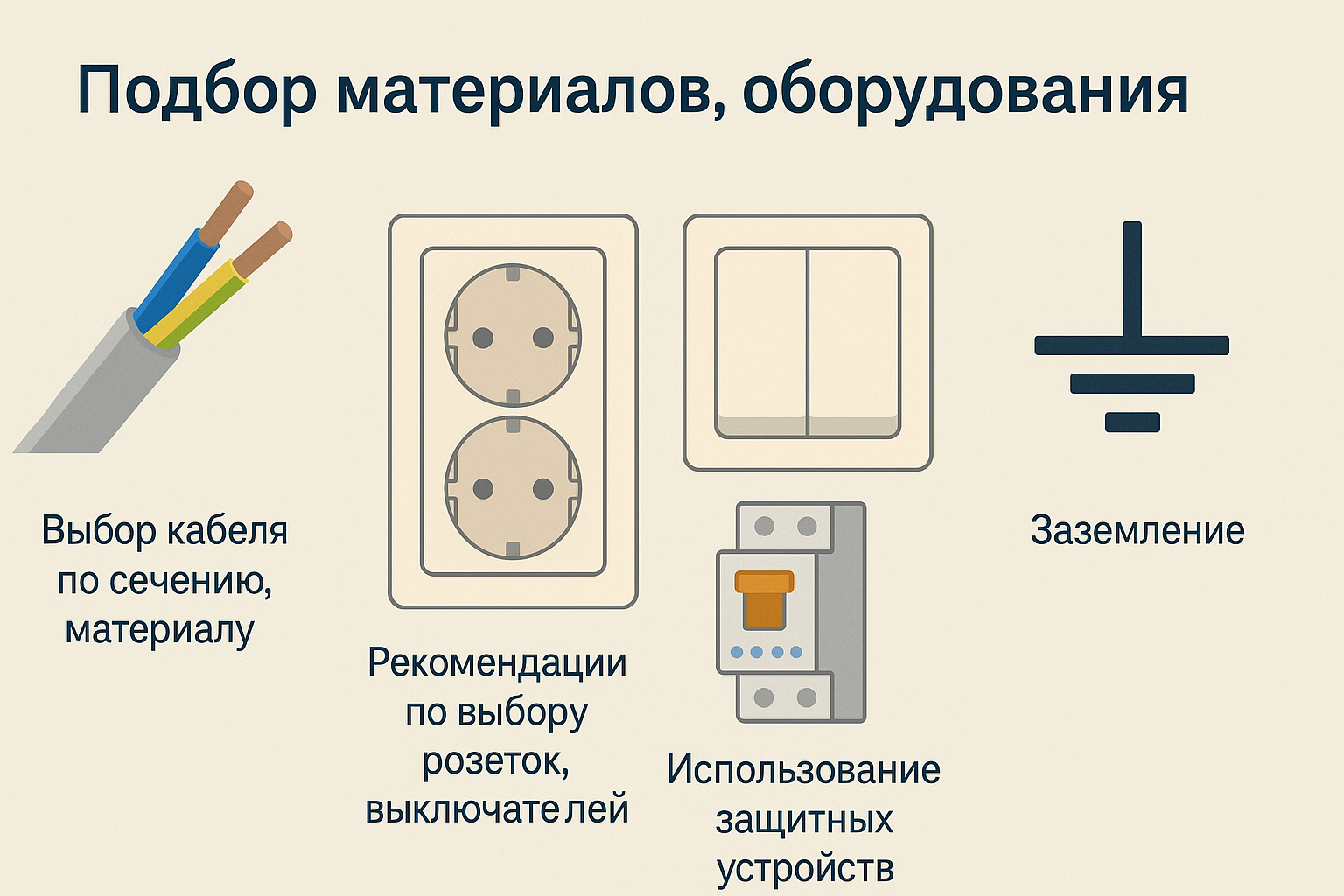

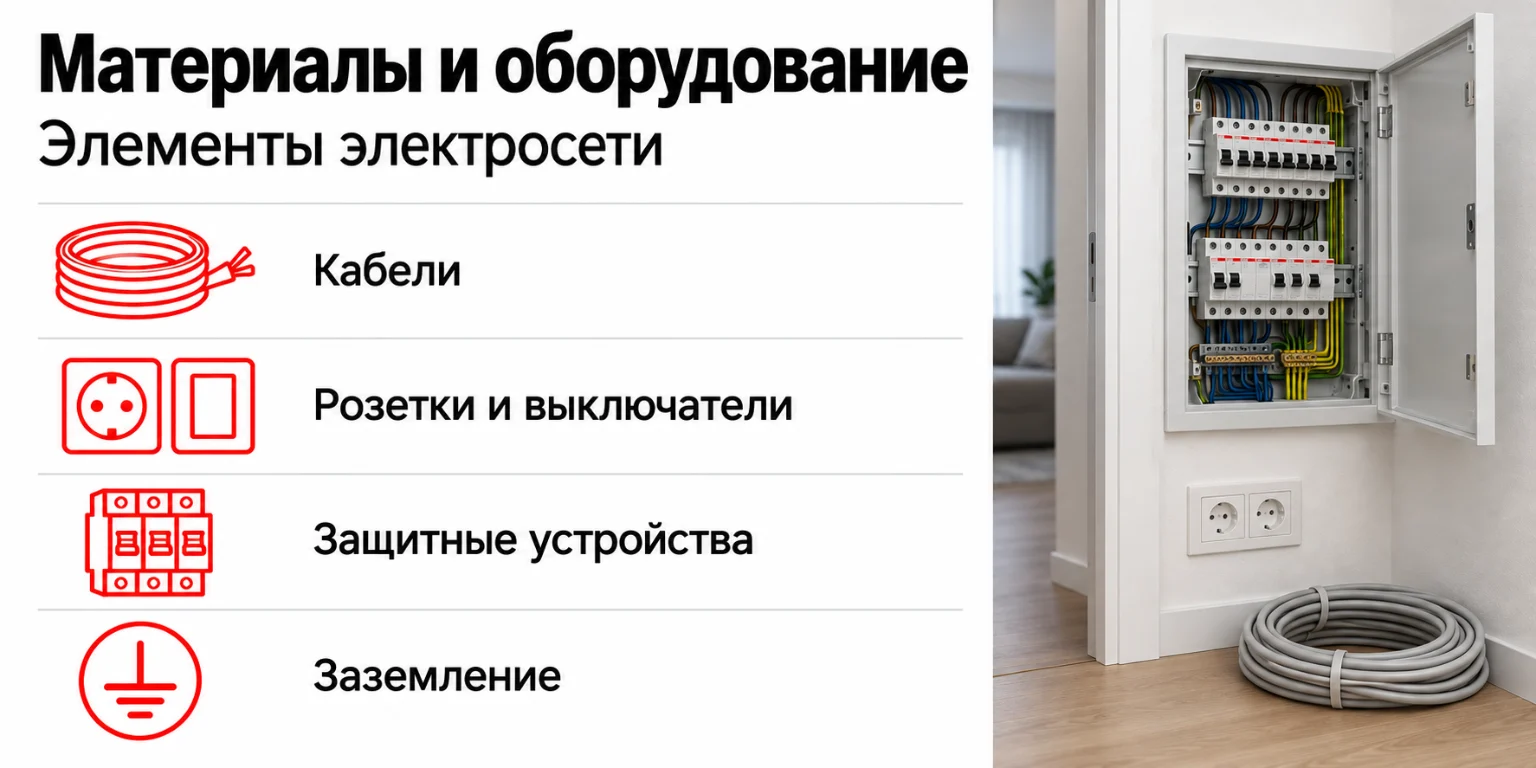

Подбор материалов, оборудования

Надежная электросеть формируется из правильно подобранных кабелей, розеток, выключателей, защитных устройств.

Выбор кабеля по сечению, материалу

Медные жилы долговечны, устойчивы к коррозии, хорошо подходят для внутренней проводки. Алюминиевые жилы дешевле, легче, но хуже проводят ток, чаще применяются снаружи, в промышленных зданиях.

Сечение рассчитывают по нагрузке. 1,5 мм² достаточно для осветительных линий, 2,5 мм² подходит для розеточных групп, 4 мм² используют при подключении плит, бойлеров. Важно учитывать длину кабеля, пусковые токи приборов.

Рекомендации по выбору розеток, выключателей

Приоритет отдают качественным устройствам из негорючих материалов. Обычно выбирают модели на 10 или 16 А, учитывают защиту от детей, подсветку, влагозащиту. Внешний вид розеток, выключателей подбирают с учетом дизайна комнаты.

Использование защитных устройств

Автоматические выключатели спасают сеть от перегрузок, коротких замыканий. УЗО предотвращает утечки тока, защищает от поражения электричеством. Дифференциальные автоматы сочетают обе функции, подходят для комплексной защиты. При выборе ориентируются на предполагаемую нагрузку, ставят разные номиналы для селективности.

Заземление

Заземление отводит опасное напряжение от корпуса приборов, оберегает жильцов. Все металлические элементы должны подключаться к контуру заземления. Это необходимое требование безопасности.

Этапы монтажа электропроводки

Разметка, подготовка поверхностей

Сначала создают схему, определяют точки розеток, выключателей, осветительных приборов. Размечают трассы на стенах. Если проводка скрытая, делают штробы, углубления под распределительные коробки, подрозетники. Затем удаляют пыль, мусор.

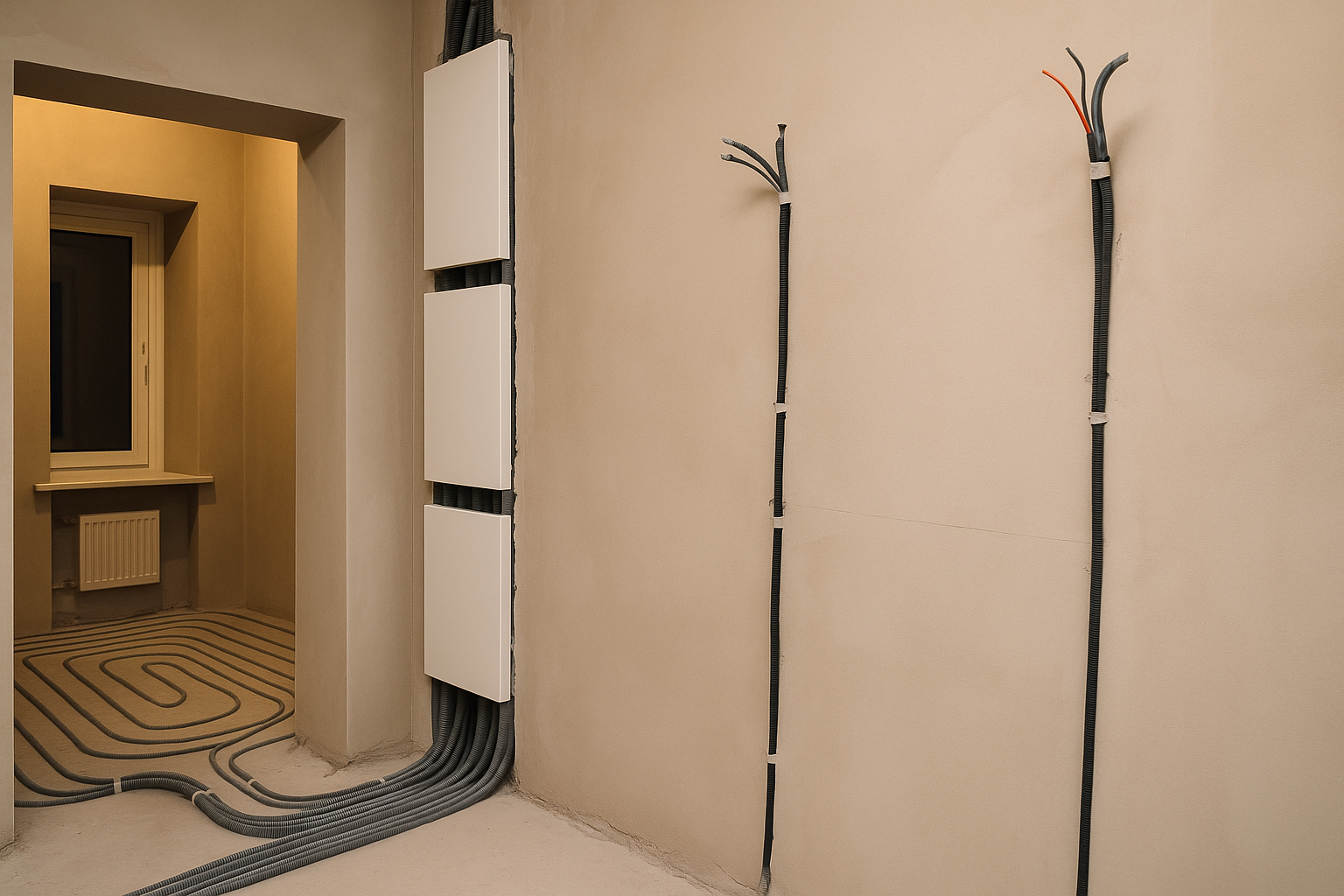

Прокладка кабелей

Кабели укладывают в подготовленные штробы или по поверхности (при открытом методе). Важно защитить провода гофротрубой, кабель-каналом, фиксировать с нужным интервалом, выдерживая расстояние от газовых, водопроводных магистралей. При сгибах избегают изломов.

Установка распределительных коробок, подключение фурнитуры

Распределительные коробки размещают в точках разветвления проводов, обеспечивают к ним доступ. Внутри коробок жилы соединяют клеммами или пайкой, тщательно изолируют. Розетки, выключатели закрепляют в подрозетниках, проверяют тестером их корректную работу. Важно следить за правильной полярностью, надежностью контактов.

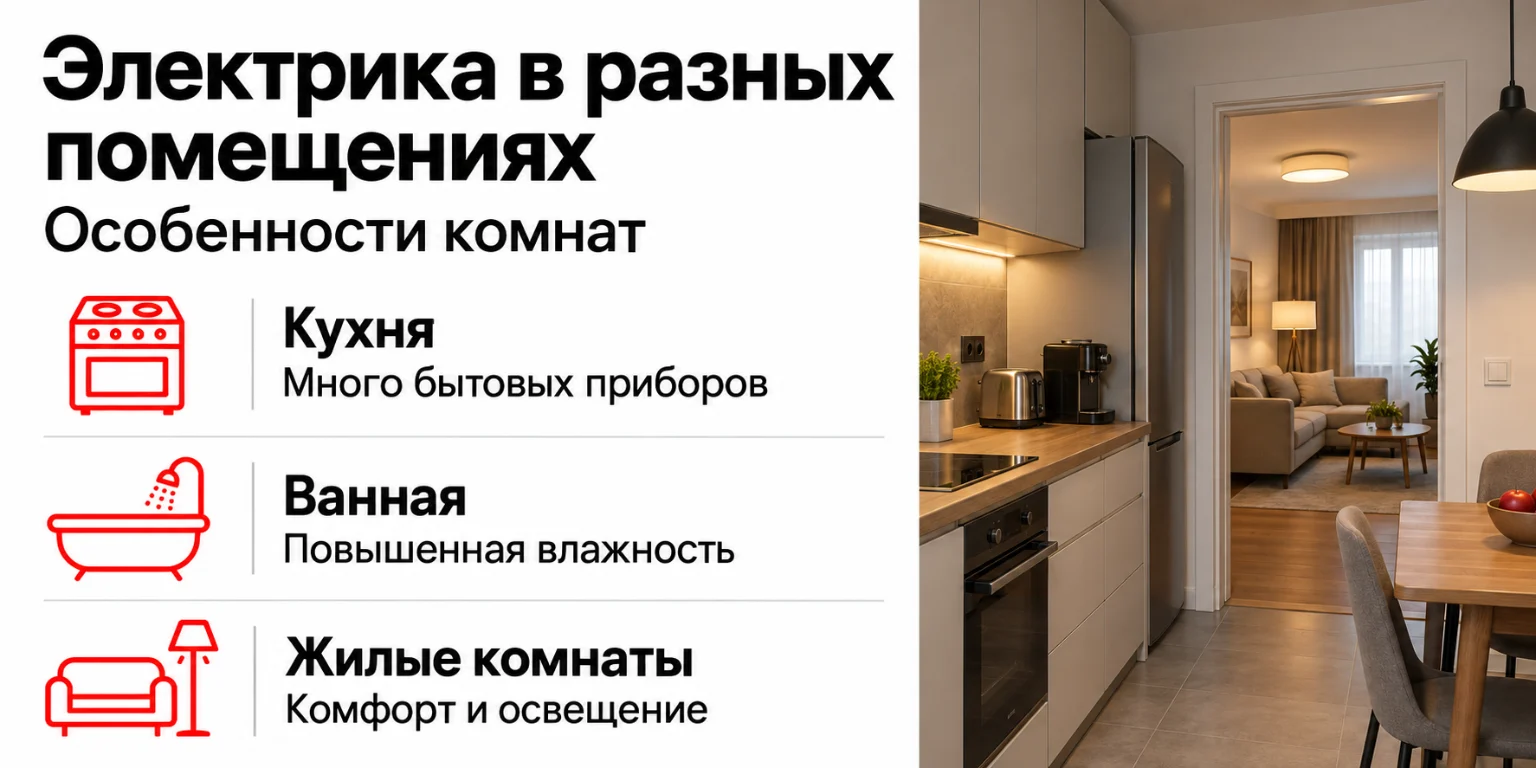

Особенности разводки в разных помещениях

Кухня

На кухне множество бытовых приборов, поэтому питание делят на несколько групп: освещение, розетки для маломощных устройств, отдельная линия для самой мощной техники. Розетки располагают с учетом удобства подключения чайника, микроволновки. Для зон с повышенной влажностью выбирают влагозащищенную фурнитуру, устанавливают УЗО на 30 мА.

Ванная

Влага создает особые ограничения. Розетки, выключатели размещают как можно дальше от воды, выбирают фурнитуру с высоким уровнем защиты от влаги. Проводку нередко прокладывают скрытым способом, распределительные коробки выносят за пределы влажной среды. Металлические поверхности, такие как ванна, обязательно подключают к системе уравнивания потенциалов, устанавливают УЗО для защиты от утечек тока.

Жилые комнаты

Здесь на первом месте комфорт, безопасность. Розетки ставят на высоте около 30 см от пола, чтобы удобно подключать телевизор, компьютер, бытовые устройства. Для освещения можно использовать диммеры, несколько контуров света, торшеры. Установка УЗО на 30 мА уберегает человека от электрического удара.

Проверка, ввод в эксплуатацию

После окончания монтажа проверяют изоляцию, отсутствие коротких замыканий. Испытывают автоматические выключатели, УЗО, убеждаются, что полярность розеток соблюдена. Постепенно подключают нагрузку, чтобы исключить ложные срабатывания защитных механизмов.

Полезно задокументировать схему, сфотографировать скрытые участки проводки. Это облегчает будущий ремонт, модернизацию. Когда проверка завершена, можно уверенно пользоваться электросетью, зная, что она надежна, безопасна.
